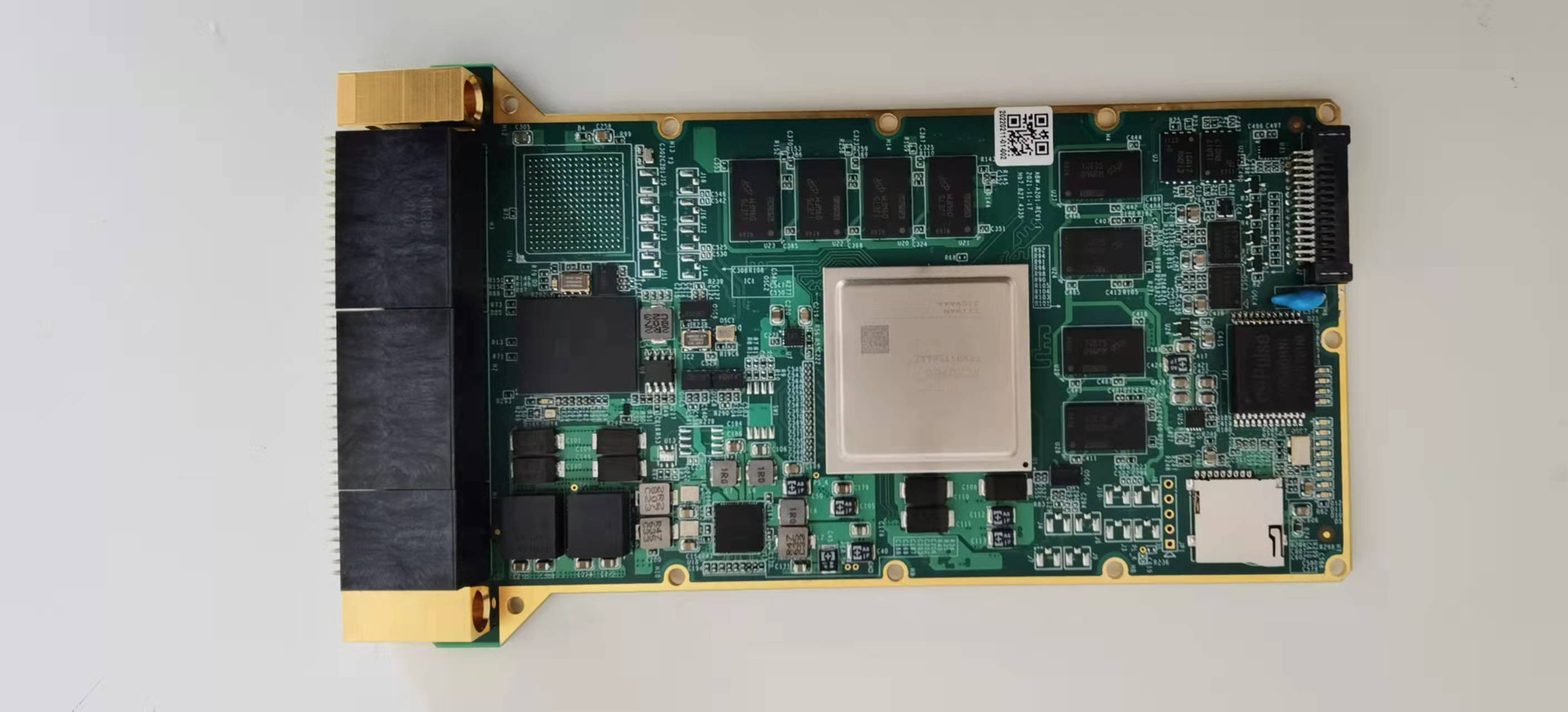

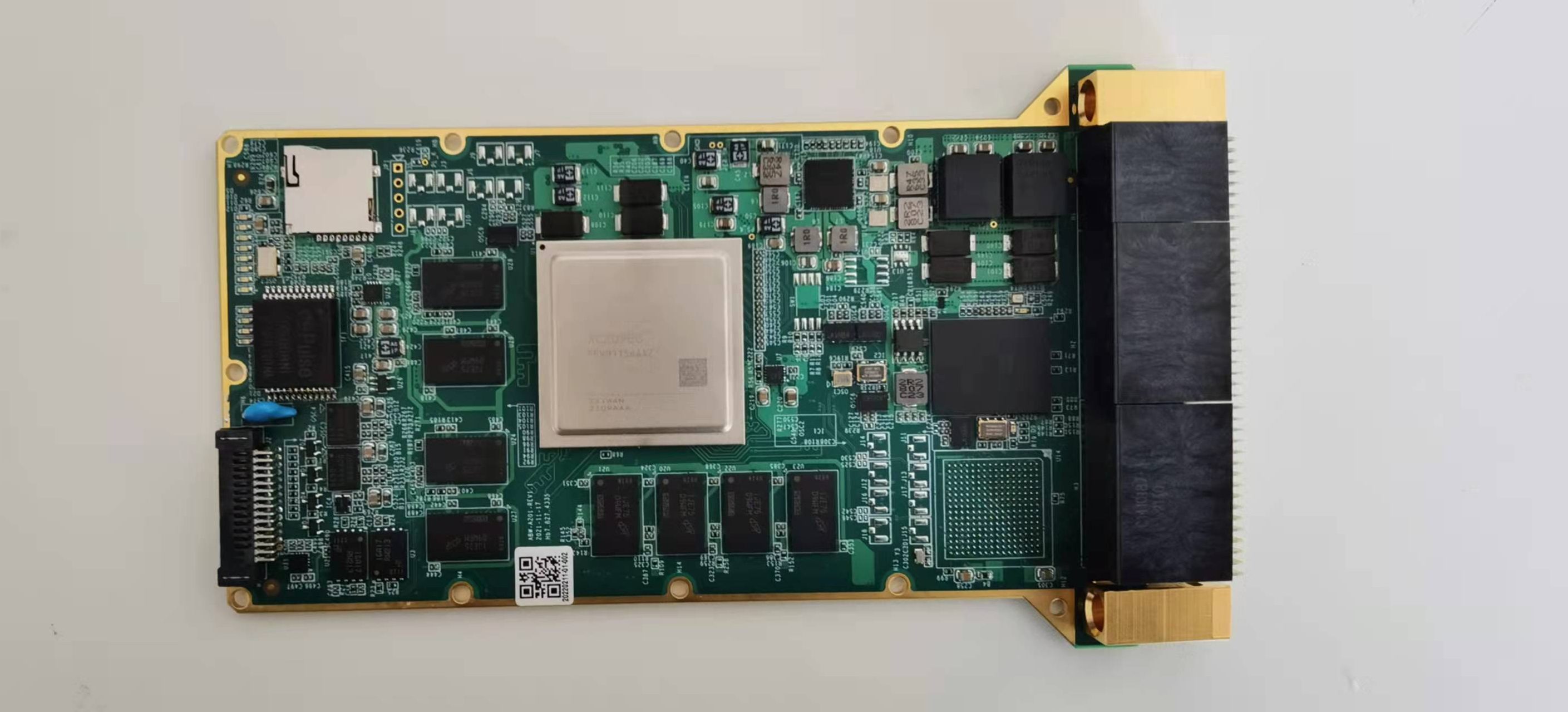

此板卡主要由ZU9EG+8个DDR4 +NandFlash+SSD +2个QSPI FLASH和健康管理模块。 ZU9EG 芯片可分成处理器系统部分 Processor System（PS）和可编程逻辑部分Programmable Logic（PL）。分别挂了4片DDR4，每片DDR4容量高达1G字节，使得 ARM 系统和 FPGA 系统能独立处理和存储的数据的功能.
| 处理器 | XCZU9EG–2FFVB1156I |
| 内存类型 | 8片DDR4，每片DDR4容量1G |
| 板载储存体 | 32MB Flash |
| 国产化 | 100% |
| 接口 | 2路SRIO接口 |
| 2路422接口 | |
| 1路千兆以太网接口 | |
| 2路CAN总线接口 | |
| 26路LVDS接口 | |
| 电源供电 | +5V 整板功耗不大于 10W |
| 工作温度 | -40 ℃ 至 +65 ℃ |
| 存储温度 | -50 ℃ 至 +70 ℃ |
| 智能管理接口 | |
| 散热方式 | 风冷/导冷 |
| 模块结构尺寸 | VPX3U板卡 100mm×160mm |
| 软件支持 | uboot 固件 / 国产 Linux 操作系统 /Vxworks |
